ハンドフォーミング可能なケーブルアセンブリ
ハンドフォーミング可能なケーブルアセンブリ半柔軟性のない同軸は、複数のフィールドで重要な役割を果たす高性能の半柔軟性のない同軸アセンブリです{.この製品は、その優れたデザインと信頼できるパフォーマンスを備えたプロのチーム.によって作成されます。 086 "、および141" .
説明
ハンドフォーミング可能なケーブルアセンブリ半柔軟性のない同軸は、複数のフィールドで重要な役割を果たす高性能の半柔軟性のない同軸アセンブリです{.この製品は、その優れたデザインと信頼できるパフォーマンスを備えたプロのチーム.によって作成されます。 086 "、および141" .

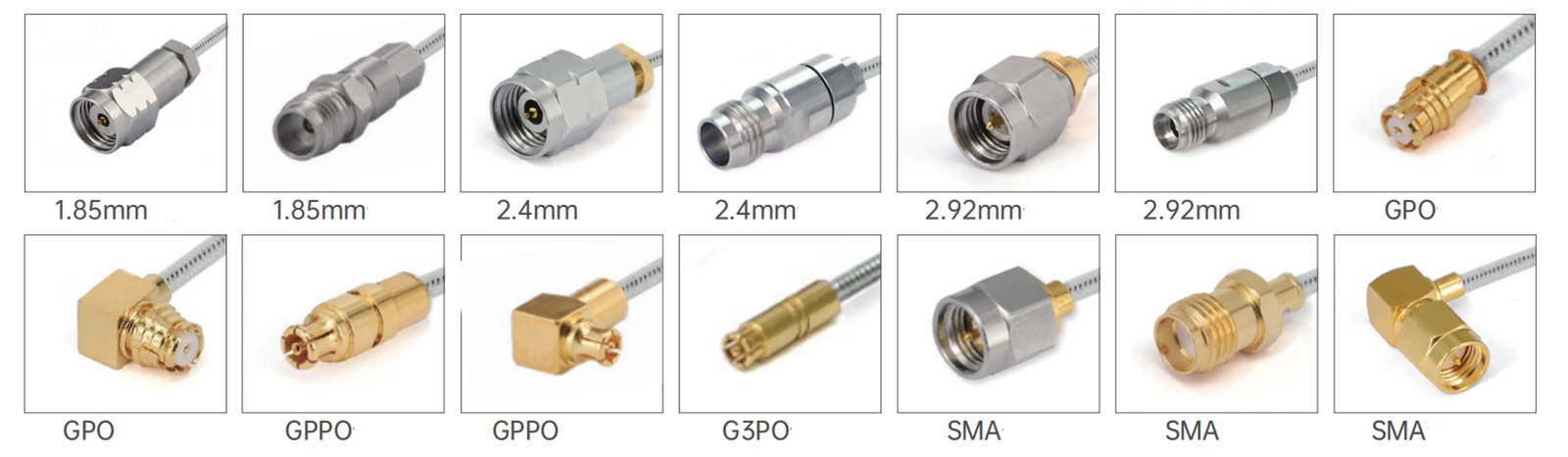

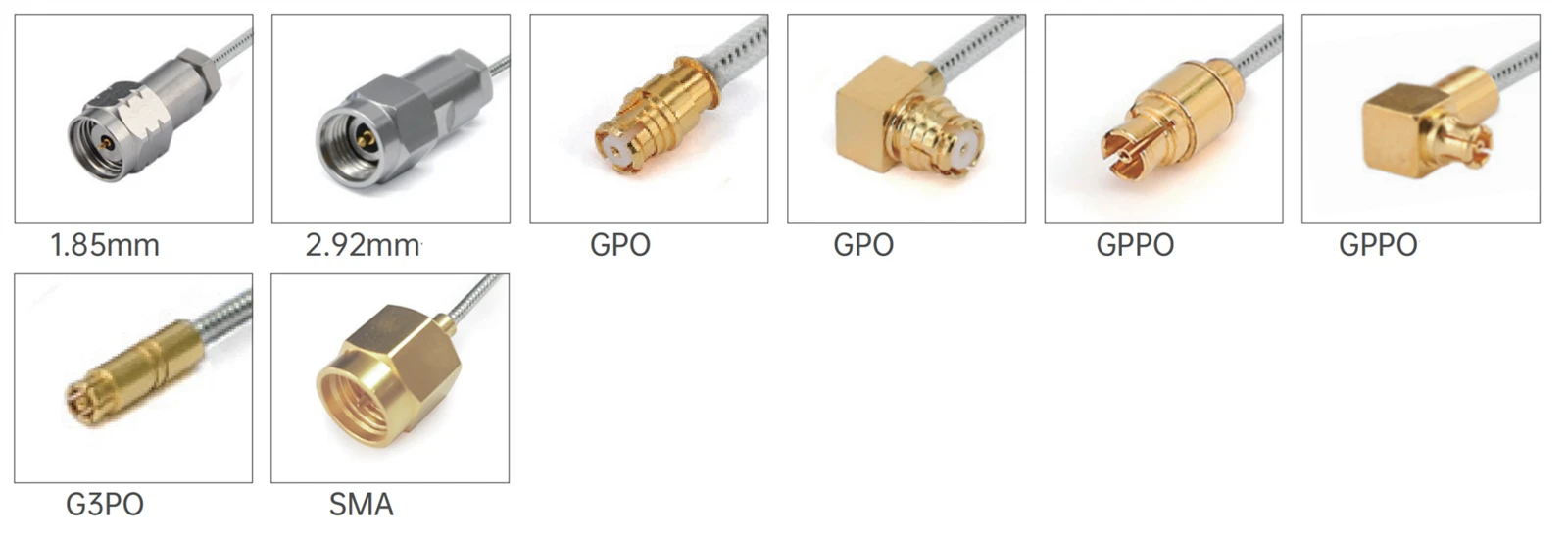

さらに、製品は、コネクタタイプ、インピーダンス、極性、取り付け方法、接触および住宅材料.という点で複数のオプションを提供します。コネクタタイプには、1 . 85mm、2 . 4mm、2 . 92mm、sma、sma、g3po、mmxp、などインピーダンスは50オームで、極性は標準です。多様な取り付け方法があり、接触とハウジングは、金でメッキされた真鍮、金で播種されたベリリウム銅、および良好な電気導電率と腐食抵抗を確保するためのパッシブステンレス鋼などの材料で作られています。
製品の紹介
FR701＆FR702/GUT -047-フォーム047 "シリーズなどのシリーズがあります。 fr702/gut -047- form 047 "シリーズは0 {. 29±0 . 0127mm、FR711＆FR712/GUT -085-フォーム086"シリーズは0 . 51±0.0127mmです。異なる周波数に対して対応する減衰と電力データが提供されます。また、さまざまなアプリケーションシナリオの要件を満たすために利用できる複数の一般的なモデルと技術指標もあります。
電気性能に関しては、中央の導体は銀メッキの銅覆い鋼であり、固体PTFE絶縁体と缶詰の銅線外導体.と組み合わせて、低容量（95.1pf/m）、高い伝播速度（70％）、および優れたシールド効果（< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
製品アプリケーション
曲げやすく、優れた電気性能を発揮するという特性により、通信、電子デバイス、テストと測定などのフィールドで広く使用されています。.は、通信ネットワークのサイト検出や産業機器のトラブルシューティングのようなシナリオです。異なるデバイス間のリンク、検出作業の効率的な完了を可能にします.
重要なメモ
1.カスタム長さのケーブルアセンブリの場合、チェックアウトページに長さの情報を残すことを忘れないでください。
2.すべてのケーブルアセンブリには、位相が一致したペアまたはグループで提供できます。ケーブルを一致させる必要がある場合は、メールを送信してください：sales@flexirf.com
製品仕様データ
|
構成 |
|
|
コネクタ1タイプ |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO |
|
コネクタ1インピーダンス |
50オーム |
|
コネクタ1極性 |
標準 |
|
コネクタ2タイプ |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
コネクタ2インピーダンス |
50オーム |
|
コネクタ2極性 |
標準 |
|
コネクタマウントメソッド |
なし |
|
コネクタボディスタイル |
ストレートおよび直角 |
|
材料情報 |
|
|
センターの連絡先 |
真鍮の金メッキ、ベリリウム銅の金メッキ |
|
外側の接触 |
ブラスゴールドメッキ、ベリリウム銅の金メッキ、ステンレス鋼がパッシブ化されています |
|
体 |
ブラスゴールドメッキ、ベリリウム銅の金、ステンレス鋼がパッシブ化されています |
|
誘電 |
PEI/PTFE |
|
環境データ |
|
|
温度範囲 |
-40程度+165度 |
|
2011/65/EU（ROHS） |
準拠 |
|
ケーブル仕様 |
|
|
センターコンダクター |
シルバーメッキの銅製 |
|
誘電 |
ソリッドPTFE |
|
ジャケット |
なしまたはfep |
|
静電容量（PF/M） |
95.1 |
|
伝播の速度（％） |
70 |
|
シールドの有効性 |
<-100dB @ 1GHz |
|
パワーハンドリング |
10watt @ 18GHz海面で、VSWR1.0 |
製品タイプ
| FR701＆FR702/GUT -047-フォーム047 "シリーズケーブルアセンブリ | ||||
 |
構造材料直径（mm） |
|||
|
1 |
内部導体 |
銀メッキの銅色の鋼 |
0.29±0.0127 |
|
|
2 |
絶縁体 |
ソリッドPTFE |
0.94±0.0254 |
|
|
3 |
外側の導体 |
缶詰の銅線 |
1.19±0.05 |
|
|
4 |
ジャケット |
fep |
1.6±0.13 |
|
| 減衰、パワー（20度の海抜でのテスト条件） | |||||
|
周波数（GHz） |
0.5 |
1 |
5 |
10 |
20 |
|
減衰（db/m） |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
パワー（w） |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
一般的なモデルと技術指標
|
|||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|
fr 701-292 ff1g3pf-xxx |
2ホールフランジを持つ2.92mmの女性 |
G3PO（SMPS）女性 |
dc -40 ghz |
12db |
|
|
fr 701-292 mg3pf-xxx |
2.92mm男性 |
G3PO（SMPS）女性 |
dc -40 ghz |
12db |
|
|
fr 701-292 fg3pf-xxx |
2.92mmの女性 |
G3PO（SMPS）女性 |
dc -40 ghz |
12db |
|
|
fr 701-185 mg3pf-xxx |
1.85mm男性 |
G3PO（SMPS）女性 |
dc -67 ghz |
10db |
|
|
fr 701-185 fg3pf-xxx |
1.85mmの女性 |
G3PO（SMPS）女性 |
dc -67 ghz |
10db |
| FR711＆FR712/GUT -085-フォーム086 "シリーズケーブルアセンブリ | ||||
 |
構造材料直径（mm） |
|||
|
1 |
内部導体 |
銀メッキの銅に覆われたスティー |
0.51±0.0127 |
|
|
2 |
絶縁体 |
ソリッドPTFE |
1.69±0.0254 |
|
|
3 |
外側の導体 |
缶詰の銅線 |
2.2±0.05 |
|
|
4 |
ジャケット |
fep |
2.54 |
|
| 減衰、パワー（20度の海抜でのテスト条件） | |||||
|
周波数（GHz） |
0.4 |
1 |
5 |
10 |
18 |
|
減衰（db/m） |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
パワー（w） |
253 |
157 |
69 |
47 |
33 |
| 一般的なモデルと技術指標 |
 |
|
fr712/gut -085- form-fep（fepジャケット付き） |
|||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|
fr 712- smmsmm-xxx |
SMA男性 |
SMA男性 |
dc -26.5 ghz |
1.35 |
|
|

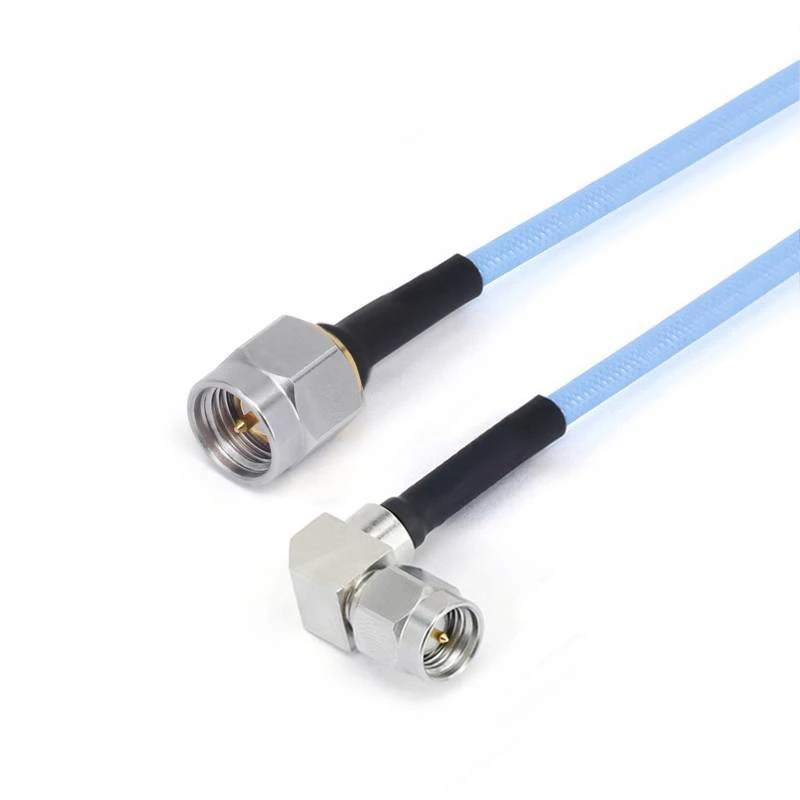

fr 12- smmsmwm-xxx -18 g |
SMA男性 |
直角男性 |
dc -18 ghz |
1.35 |
|
|
fr 712- smwmsmwm-xxx -18 g |
直角男性 |
直角男性 |
dc -18 ghz |
1.40 |
|
|
fr 712- smmgpf-xxx |
SMA男性 |
GPO（SMP）女性 |
dc -26.5 ghz |
1.35 |
|
|
fr 712- smmgpwf-xxx |
SMA男性 |
直角のGPO（SMP）女性 |
dc -26.5 ghz |
1.40 |
|
|
fr 712- smmgppf-xxx |
SMA男性 |
GPPO（ミニSMP）女性 |
dc -26.5 ghz |
1.35 |
|
|
fr 712- smmgppwf-xxx |
SMA男性 |
GPPO（Mini-SMP）直角の女性 |
dc -26.5 ghz |
1.40 |
|
|

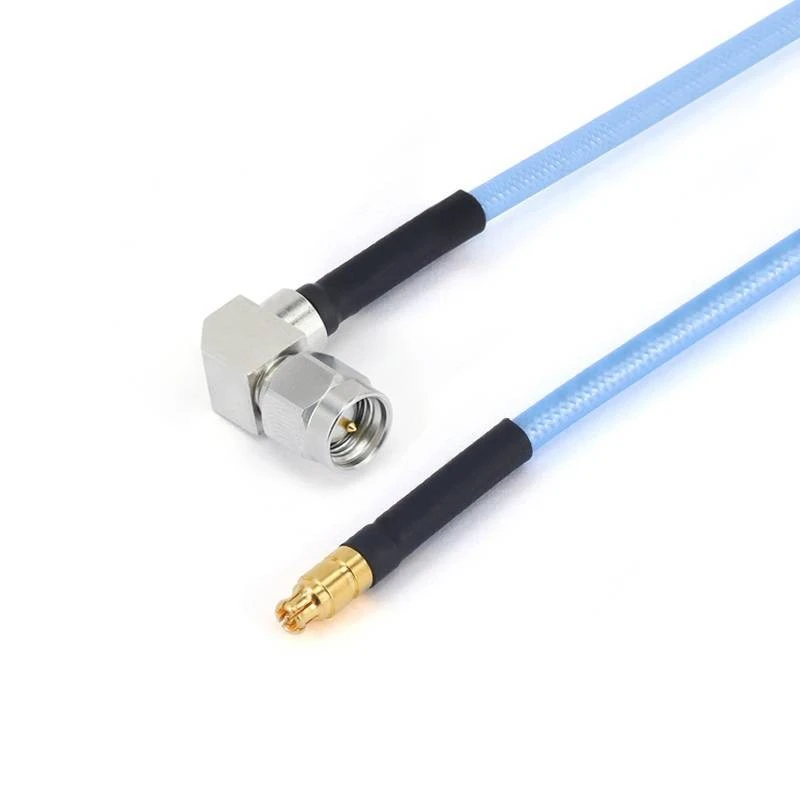

fr 712- smwmgppf-xxx -18 g |
直角男性 |
GPPO（ミニSMP）女性 |
dc -18 ghz |
15dB |
|
|

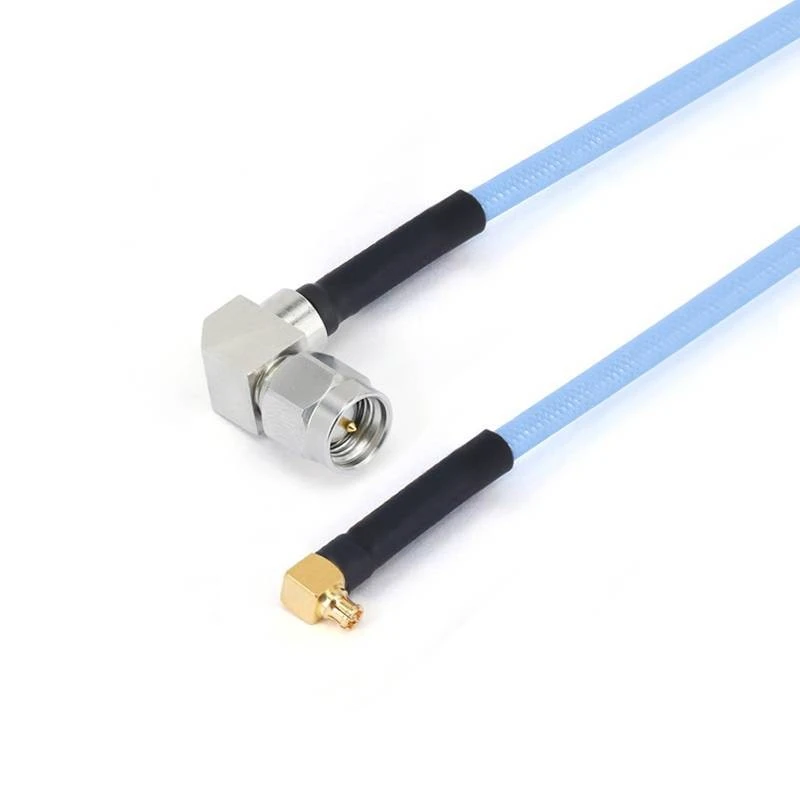

fr 712- smwmgppwf-xxx -18 g |
直角男性 |
GPPO（Mini-SMP）直角の女性 |
dc -18 ghz |
15dB |
|
|
FR 712- SMFGPF-XXX |
SMAメス |
GPO（SMP）女性 |
dc -18 ghz |
1.35 |
|
|
fr 712- smffgpf-xxx |
4ホールフランジを持つSMAメス |
GPO（SMP）女性 |
dc -18 ghz |
1.35 |
|
|
fr 712- smfgppf-xxx |
SMAメス |
GPPO（ミニSMP）女性 |
dc -26.5 ghz |
1.40 |
|
|
fr 712- smffgppf-xxx |
4ホールフランジを持つSMAメス |
GPPO（ミニSMP）女性 |
dc -26.5 ghz |
1.40 |
|
|
fr 712-292 m292m-xxx |
2.92mm男性 |
2.92mm男性 |
dc - 40 ghz |
1.44 |
|
|
fr 712-292 mgpf-xxx |
2.92mm男性 |
GPO（SMP）女性 |
dc - 40 ghz |
10db |
|
|
fr 712-292 mgpwf-xxx |
2.92mm男性 |
直角のGPO（SMP）女性 |
dc - 40 ghz |
10db |
|
|
fr 712-292 fgpf-xxx |
2.92mmの女性 |
GPO（SMP）女性 |
dc - 40 ghz |
10db |
|
|
fr 712-292 ffgpf-xxx |
4ホールフランジを持つ2.92mmの女性 |
GPO（SMP）女性 |
dc - 40 ghz |
10db |
|
|
fr 712-292 mgppf-xxx |
2.92mm男性 |
GPPO（ミニSMP）女性 |
dc - 40 ghz |
14db |
|
|
fr 712-292 mgppwf-xxx |
2.92mm男性 |
GPPO（Mini-SMP）直角の女性 |
dc - 40 ghz |
14db |
|
|
fr 712-292 fgppf-xxx |
2.92mmの女性 |
GPPO（ミニSMP）女性 |
dc - 40 ghz |
14db |
|
|
fr 712-292 ffgppf-xxx |
4ホールフランジを持つ2.92mmの女性 |
GPPO（ミニSMP）女性 |
dc - 40 ghz |
14db |
|
|
fr 712-292 mg3pf-xxx |
2.92mm男性 |
G3PO（SMPS）女性 |
dc - 40 ghz |
12db |
|
|
fr 712-292 fg3pf-xxx |
2.92mmの女性 |
G3PO（SMPS）女性 |
dc - 40 ghz |
12db |
|
|
fr 712-292 ffg3pf-xxx |
4ホールフランジを持つ2.92mmの女性 |
G3PO（SMPS）女性 |
dc - 40 ghz |
12db |
|
|
fr 712-185 mg3pf-xxx |
1.85mm男性 |
G3PO（SMPS）女性 |
dc - 67 ghz |
10db |
|
|
fr 712-185 fg3pf-xxx |
1.85mmの女性 |
G3PO（SMPS）女性 |
dc - 67 ghz |
10db |
|
|
fr 712-185 ffg3pf-xxx |
4ホールフランジを持つ1.85mmの女性 |
G3PO（SMPS）女性 |
dc - 67 ghz |
10db |
|
fr711/gut -085- form（fepジャケットなし） |
|||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|
fr 711- smmsmm-xxx |
SMA男性 |
SMA男性 |
dc -26.5 ghz |
1.35 |
 |
fr 11- smmsmwm-xxx -18 g |
SMA男性 |
直角男性 |
dc -18 ghz |
1.35 |
|
|

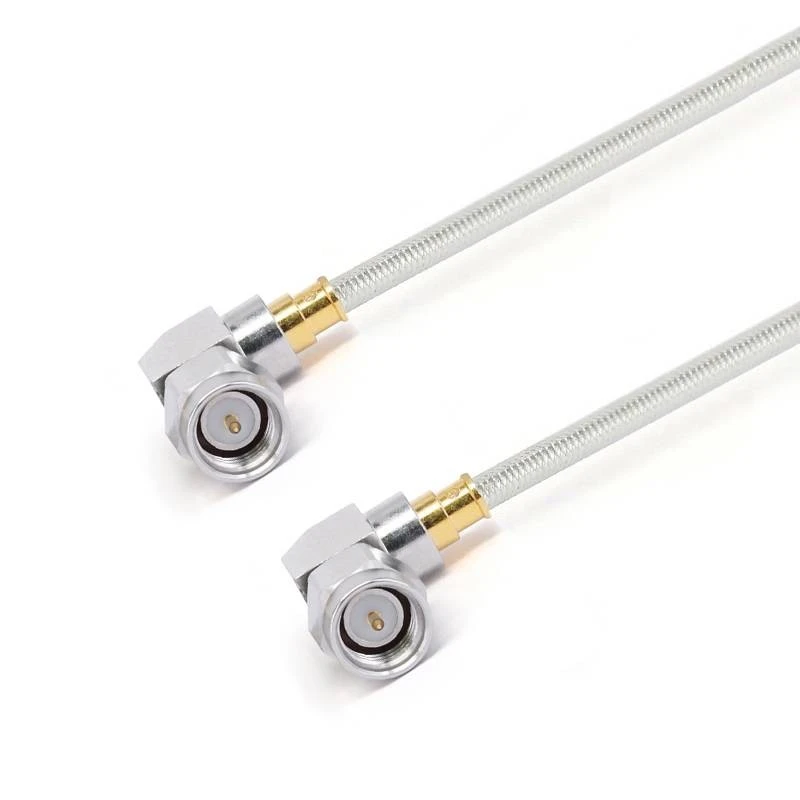

fr 711- smwmsmwm-xxx -18 g |
直角男性 |
直角男性 |
dc -18 ghz |
1.40 |
|
|

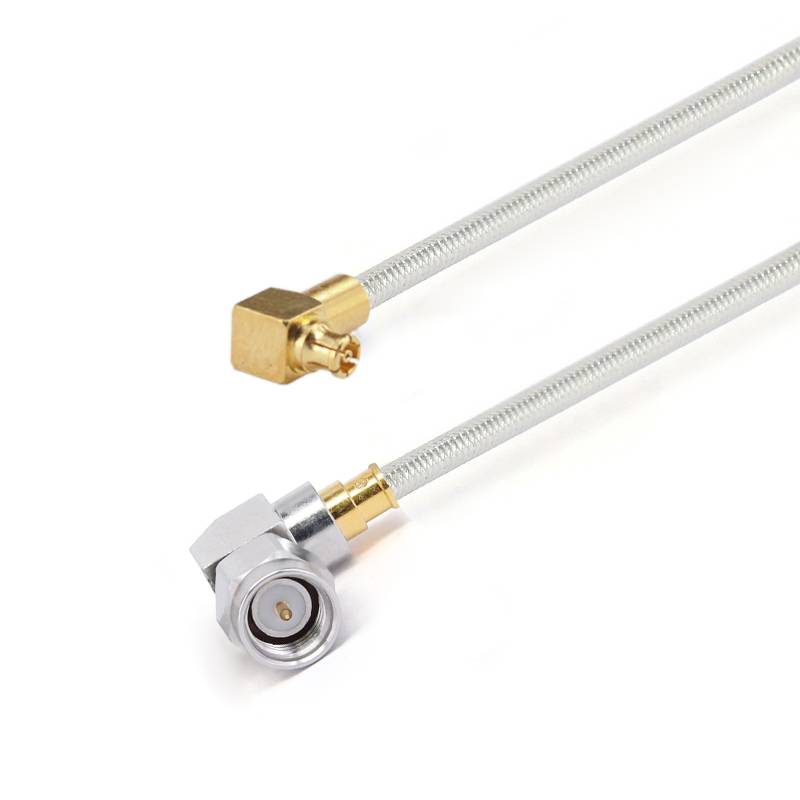

fr 711- smwmgppwf-xxx -18 g |
直角男性 |
GPPO（Mini-SMP）直角の女性 |
dc -18 ghz |
1.40 |
|
|
fr 711-292 mmmpxm-xxx |
2.92mm男性 |
mmpx男性 |
dc -40 ghz |
14db |
|
|
r 711-292 mmmpxf-xxx |
2.92mm男性 |
mmpx女性 |
dc -40 ghz |
14db |
|
|
fr 711-24 mmmpxm-xxx |
2.4mm男性 |
mmpx男性 |
dc -50 ghz |
12db |
|
|
fr 711-24 mmmpxf-xxx |
2.4mm男性 |
mmpx女性 |
dc -50 ghz |
12db |
|
|
fr 711-185 mmmpxm-xxx |
1.85mm男性 |
mmpx男性 |
dc -67 ghz |
10db |
|
|
fr 711-185 mmmpxf-xxx |
1.85mm男性 |
mmpx女性 |
dc -67 ghz |
10db |
|
|
fr 711-185 mg3pf-xxx |
1.85mm男性 |
G3PO（SMPS） 女性 |
dc -67 ghz |
10db |
|
|
fr 711-185 fg3pf-xxx |
1.85mmの女性 |
G3PO（SMPS） 女性 |
dc -67 ghz |
10db |
|
|
fr 711-185 ffg3pf-xxx |
4ホールフランジを持つ1.85mmの女性 |
G3PO（SMPS） 女性 |
dc -67 ghz |
10db |
