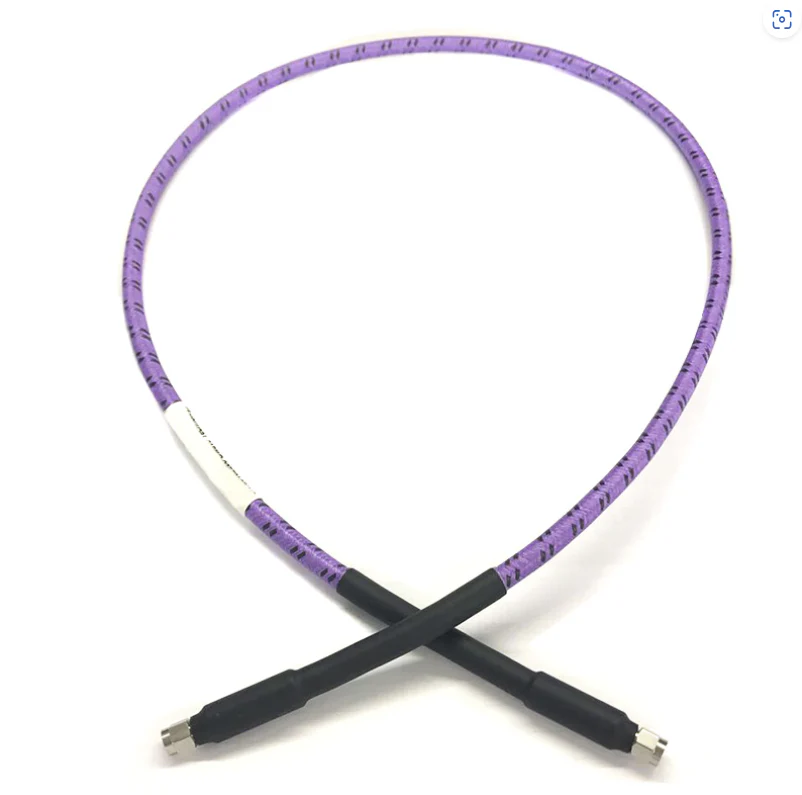

RFケーブルアセンブリを選択する方法



適切なRFケーブルアセンブリを選択することは、電気通信、レーダー、テストと測定、航空宇宙、産業システムなどのフィールドで信頼できる信号伝送を確保するために重要です。選択プロセスでは、電気性能、機械的特性、環境抵抗、および特定のアプリケーション要件のバランスをとる必要があります。情報に基づいた決定を下すのに役立つ段階的なガイドを次に示します。



1.アプリケーションの要件とシナリオを明確にします

テストと測定：頻繁な曲げ、繰り返し接続、および高精度要件（例、実験装置、オシロスコープ）。

固定インストール：長期的な安定性とメンテナンスの低いニーズ。

過酷な環境：極端な温度、湿度、振動、または化学物質（屋外の塔、航空宇宙、産業機械など）への暴露。

高モビリティシステム：移動状態（ドローン、ロボット、ポータブルデバイスなど）の柔軟性と耐久性。



2。主要な電気性能パラメーターを評価します

a。周波数範囲

RFケーブルには最大動作周波数があり、それを超えて信号損失（減衰）が急激に増加します。ケーブルの定格周波数がシステムの動作範囲をカバーしていることを確認してください。

低周波数（6 GHz以下）：RG 58、RG316（家電に共通）。

中周波数（6〜26 GHz）：.086、.141半柔軟性および半剛性ケーブル。

高周波（26〜40 GHz）：超低損失振幅と位相安定同軸ケーブル（衛星通信、レーダーなど）。

超高周波数（40〜110 GHz）：超低損失振幅と位相安定性同軸ケーブル（ミリ波システム）。

b。減衰（信号損失）

減衰（db/ft）は、距離にわたって信号損失を測定し、周波数とともに増加します。長距離伝送の場合、低アテナンスケーブルに優先順位を付けます。

c。インピーダンスマッチング

インピーダンスの不一致は、信号反射を引き起こし、効率を低下させ、干渉を引き起こします。ケーブルのインピーダンスをシステムに一致させます。

ほとんどのRFシステム（たとえば、軍事、通信、テスト機器）：50Ω。

ビデオ /ケーブルテレビシステム：75Ω。

インピーダンスの混合を避けます（たとえば、75Ωコネクタと50Ωケーブル）。

d。電力処理能力

ケーブルは、過熱や故障を避けるために、システムの電力（平均およびピーク電力）に耐える必要があります。重要な要因：

平均電力：連続電力（例えば、ベースステーションで100W）。

ピークパワー：ショートパルスパワー（例えば、レーダーのキロワットレベル）。

高温環境でのDERETE（たとえば、60度で20％減少）。

e。位相安定性

差動信号を持つものなどの位相感受性システムでは、温度の変化や曲げによって引き起こされる位相ドリフトを最小限に抑えます。安定した振幅と位相特性のケーブルを選択します。



3。機械的特性を評価します

a。柔軟性

柔軟性が高い：頻繁な曲げ（テストリードなど）を必要とするシナリオには、柔軟なケーブルを使用します。

柔軟性が低い：安定性を必要とする固定設置には、半剛体（固体銅外側導体）または半柔軟性のないケーブルを使用します。

b。耐久性

曲げ半径：パフォーマンスの低下なしに、ケーブルが最小曲げ半径に耐えることができることを確認してください。

耐摩耗性：過酷な産業環境では、堅牢なシース（ステンレス鋼ナイロン編組シース）を備えたケーブルを使用します。



4。環境抵抗を考慮してください

ケーブルは、動作条件の下で適切に機能する必要があります。

温度範囲：産業用グレード（-40度から125度）、航空宇宙グレード（-55度165度）、または極端な環境。高温超伝導体（例、PTFE断熱材は-65程度に耐えることができます）。

湿気抵抗 / IP定格：屋外での使用には、防水ケーブル /コネクタ（例：Oリング付きIP67 / IP68 Nタイプのコネクタ）が必要です。

化学耐性 / UV耐性：油、燃料、または日光にさらされたシナリオ（たとえば、耐薬品性のためのエチレン - テトラフルオロエチレン共重合体シース;屋外使用のためのUV安定化PVC）。

振動 /衝撃耐性：軍事 /航空宇宙の用途には、堅牢なシールドとひずみ緩和を備えたケーブルが必要です（たとえば、MIL-DTL -17基準を満たしています）。



5.互換性のあるコネクタを選択します

コネクタは、挿入損失が低く、信頼できる接続で、ケーブルと機器のインターフェイスを一致させる必要があります。

一般的なタイプ：SMA（最大18 GHz）、Nタイプ（最大18 GHz、高出力）、TNC（振動耐性）、BNC（低周波数、クイック接続）、2.92mm（最大40 GHz）、1.85mm（最大67 GHz）。

機能：設置ニーズに基づいて、クリンプ、はんだ、または圧縮コネクタを選択します。過酷な環境では、真鍮製のコネクタよりもステンレス鋼のコネクタを選択します。

性別と極性：男性 /女性の端が機器に一致するようにします（例えば、SMA男性からN型の女性）。



6。バランスコストと信頼性

高性能ケーブル（銀メッキ導体、発泡PTFE /低密度PTFEなど）はより高価ですが、損失が低く、寿命が長くなります（重要なシステムに適しています）。

経済的なオプション（例、銀色の覆われた鋼、缶詰銅編組、PVCシース）は、低周波の非批判的な用途（例えば、家電）に適しています。

安全性が批判的なアプリケーション（医療機器、航空）の場合、コストよりも信頼性を優先します。



キーステップの概要

アプリケーションシナリオ（固定 /モバイル、屋内 /屋外、周波数範囲）を明確にします。

電気仕様（インピーダンス、電力、減衰）を一致させます。

適切な機械的特性（柔軟性、サイズ、耐久性）を選択します。

環境抵抗（温度、湿度、化学物質）を確保します。

互換性のあるコネクタを選択します。

バランスのパフォーマンス、コスト、信頼性。



これらの手順に従うことにより、特定のニーズに合わせて信号の完全性と寿命を最適化するRFケーブルアセンブリを選択できます。
