ホーンアンテナの作業原則

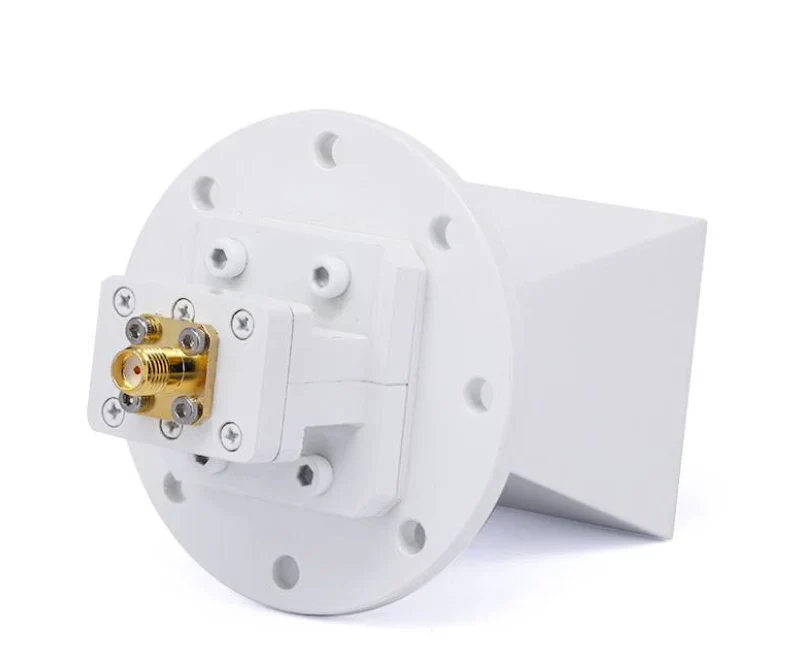

1. 基本構造

ホーンアンテナは通常、ホーンの形状の導電性構造で構成され、広い端が外側に向いており、フィードソースに接続された狭い端.ホーンの形状は、設計要件.}}}}}}}}}の形状になります。

2. 作業原則

ホーンアンテナの作業原理は、導波路を介した電磁波の伝播と放射に基づいています。

フィードソース：ホーンアンテナの供給源は、通常、ホーン.の狭い端（「ホーン口」と呼ばれる）に電磁波信号を供給する導波路またはマイクロ波伝送ラインです。

導波路関数：ホーンの狭い端は通常、導波路に接続されています。これは、高周波信号.効果的にガイドする導電性チューブであり、導波路は電磁波をホーン.の開口部に転送します。

放射プロセス：電磁波がホーンの狭い端に入ると、信号の電界と磁場が拡張し始めます{.角の形状は、入っている電磁波を徐々に変換し、空間で伝播する放射波に変換します.}}

放射パターン：ホーンアンテナの放射パターンは比較的均一で、方向性が良好で.がホーンの開口部から放射され、通常は円錐形のビーム.を形成します。

3. 利点

高い利益：その強い方向性により、ホーンアンテナは信号を集中させ、ゲインを増やすことができます.

広い帯域幅：ホーンアンテナの周波数応答は広範囲で、複数の周波数範囲にわたる信号に適しています.

単純な構造：ホーンアンテナはシンプルなデザインで、製造が簡単で、比較的高い電力レベルを処理できます.

4. アプリケーション

ホーンアンテナは、以下で広く使用されています。

マイクロ波とRF通信

レーダーシステム

衛星通信

電子測定機器

電波天文学の観察

要約すると、ホーンアンテナは、導波路から空間内の放射波に電磁波を変換することで機能し、高いゲインと強い方向性を提供します.さまざまな高周波信号伝送アプリケーションで使用されます.}
