汎用テストケーブル
汎用テストケーブルは、電子テストなどのフィールドで広く使用されているケーブル製品であり、コネクタの観点から多様な使用要件{.を満たすための複数の特性を備えたこのケーブルを提供します。すべてのコネクタには、50オームのインピーダンスと標準極性があります。
説明
汎用テストケーブル
汎用テストケーブルは、電子テストなどのフィールドで広く使用されているケーブル製品であり、コネクタの観点から多様な使用要件を満たすための複数の特性を備えています。すべてのコネクタには、50オームのインピーダンスと標準極性があります。さらに、コネクタには、ストレートおよび右角度を含む複数のインストール方法があり、異なるデバイスインターフェイスに柔軟に適合させることができます。
製品の紹介
材料の選択の観点から、中央の接触、外部接触、本体は、金でメッキされた真鍮、金を播種したベリリウム銅、または良好な電気導電率と腐食抵抗を持つパッシブステンレス鋼などの材料で作られています.スチール、断熱層は固体PTFEであり、シールド層は銀色の銅テープと銅線で構成されており、シースはFEP材料.で構成されています。
製品アプリケーション
コミュニケーションベースステーション、携帯電話、衛星通信機器などの研究、開発、生産、およびテスト中に、さまざまなテスト機器をコミュニケーションデバイスに接続して、信号強度、頻度の速度、伝送レート、伝送レートなど、5G {2}の場合は5G {2種類の場合など、頻度の頻度などのさまざまなパフォーマンス指標など、さまざまなパフォーマンス指標など、機器のさまざまなパフォーマンス指標などのさまざまなパフォーマンス指標など、さまざまな信号送信を確保するために、さまざまなテスト機器を安定した信号伝送に接続するために、一般的な目的テストケーブルの調査、開発、生産、およびテスト中に必要です。信号ジェネレーター、スペクトルアナライザー、およびその他の機器を接続するために使用されます。ラジオを正確にテストし、ベースステーションの周波数パフォーマンスを実現し、ベースステーションが安定した効率的な通信サービスを提供できるようにします.
重要なメモ
1.カスタム長さのケーブルアセンブリの場合、チェックアウトページに長さの情報を残すことを忘れないでください。
2.すべてのケーブルアセンブリには、位相が一致したペアまたはグループで提供できます。ケーブルを一致させる必要がある場合は、メールを送信してください：sales@flexirf.com
製品仕様データ
|
構成 |
|
|
コネクタ1タイプ |

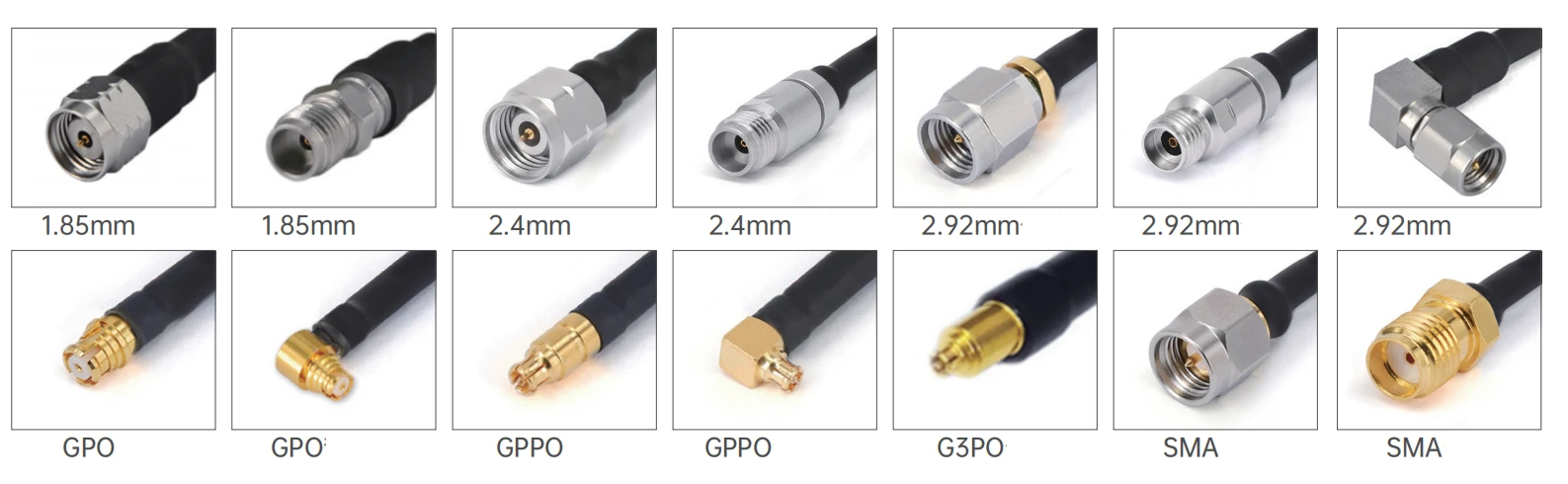

1.85mm/2.4mm/2.92mm/Sma/g3po/gppo/n |
|
コネクタ1インピーダンス |
50オーム |
|
コネクタ1極性 |
標準 |
|
コネクタ2タイプ |
1.85mm/2.4mm/2.92mm/Sma/g3po/gppo/n |
|
コネクタ2インピーダンス |
50オーム |
|
コネクタ2極性 |
標準 |
|
コネクタマウントメソッド |
なし |
|
コネクタボディスタイル |
ストレートおよび直角 |
|
材料情報 |
|
|
センターの連絡先 |
真鍮の金メッキ、ベリリウム銅の金メッキ |
|
外側の接触 |
ブラスゴールドメッキ、ベリリウム銅の金メッキ、ステンレス鋼がパッシブ化されています |
|
体 |
ブラスゴールドメッキ、ベリリウム銅の金、ステンレス鋼がパッシブ化されています |
|
誘電 |
PEI/PTFE |
|
環境データ |
|
|
温度範囲 |
-40程度+165度 |
|
2011/65/EU（ROHS） |
準拠 |
|
ケーブル仕様 |
|
|
センターコンダクター |
シルバーメッキの銅製 |
|
誘電 |
ソリッドPTFE |
|
2つのシールド |
銀メッキの銅バンドとワイヤー |
|
ジャケット |
fep |
|
静電容量（PF/M） |
95.1 |
|
伝播の速度（％） |
70 |
|
シールドの有効性 |
<-100dB @ 1GHz |
|
パワーハンドリング |
10watt @ 18GHz海面で、VSWR1.0 |
製品タイプ
| GAF71/RG405SS 405シリーズフレキシブルケーブルアセンブリ | ||||
 |
構造材料直径（mm） |
|||
|
1 |
内部導体 |
銀メッキの銅色の鋼 |
0.51±0.05 |
|
|
2 |
絶縁体 |
ソリッドPTFE |
1.63±0.05 |
|
|
3 |
内部シールド |
銀メッキの銅バンド |
1.80±0.05 |
|
|
4 |
外側のシールド |
銀メッキの銅線の編組 |
2.18±0.05 |
|
|
5 |
ジャケット |
fep |
2.54±0.1 |
|
| 減衰、パワー（20度の海抜でのテスト条件） | |||||||
|
周波数（GHz） |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
減衰（db/m） |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
減衰（db/ft） |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
一般的なモデルと技術指標
|
|||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
 |

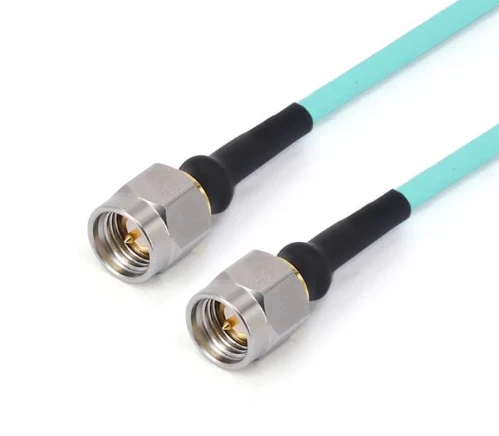

frf 71- smmsmm-xxx |
SMA男性 |
SMA男性 |
dc -26.5 ghz |
1.30 |
 |

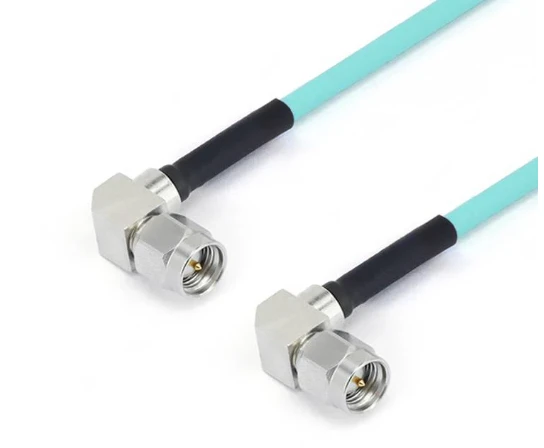

frf 71- smwmsmwm-xxx -18 g |
直角男性 |
直角男性 |
dc -18 ghz |
1.30 |
 |

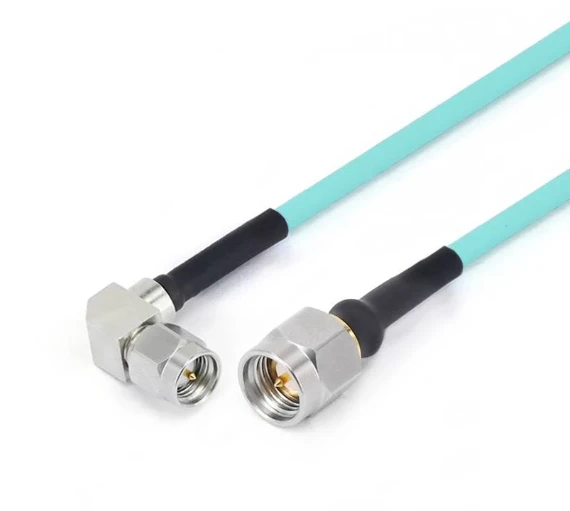

frf 71- smmsmwm-xxx -18 g |
SMA男性 |
直角男性 |
dc -18 ghz |
1.30 |
 |
frf 71- smmgpf-xxx |
SMA男性 |
GPO（SMP）女性 |
dc -26.5 ghz |
1.35 |
 |
frf 71- smmgpwf-xxx |
SMA男性 |
直角のGPO（SMP）女性 |
dc -26.5 ghz |
1.35 |
 |
frf 71- smfgpf-xxx |
SMAメス |
GPO（SMP）女性 |
dc -26.5 ghz |
1.35 |
 |
frf 71- smffgpf-xxx |
4ホールフランジを持つSMAメス |
GPO（SMP）女性 |
dc -26.5 ghz |
1.35 |
 |
frf 71- smmgppf-xxx |
SMA男性 |
GPPO（ミニSMP）女性 |
dc -26.5 ghz |
14db |
 |
frf 71- smmgppwf-xxx |
SMA男性 |
直角のgppo女性 |
dc -26.5 ghz |
14db |
 |
frf 71- smwmgppf-xxx -18 g |
直角男性 |
GPPO（ミニSMP）女性 |
dc -18 ghz |
15dB |
 |
frf 71- smwmgppwf-xxx -18 g |
直角男性 |
直角のgppo女性 |
dc -18 ghz |
15dB |
 |
frf 71- smfgppf-xxx |
SMAメス |
GPPO（ミニSMP）女性 |
dc -26.5 ghz |
14db |
 |
frf 71- smffgppf-xxx |
4ホールフランジを持つSMAメス |
GPPO（ミニSMP）女性 |
dc -26.5 ghz |
14db |
 |
frf 71-292 m292m-xxx |
2.92mm男性 |
2.92mm男性 |
dc -40 ghz |
1.35 |
 |
frf 71-292 mgpf-xxx |
2.92mm男性 |
GPO（SMP）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 mgpwf-xxx |
2.92mm男性 |
直角のGPO（SMP）女性 |
dc -40 ghz |
12db |
 |
frf 71-292 fgpf-xxx |
2.92mmの女性 |
GPO（SMP）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 ffgpf-xxx |
4ホールフランジを持つ2.92mmの女性 |
GPO（SMP）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 mgppf-xxx |
2.92mm男性 |
GPPO（ミニSMP）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 fgppf-xxx |
2.92mmの女性 |
GPPO（ミニSMP）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 ffgppf-xxx |
4ホールフランジを持つ2.92mmの女性 |
GPPO（ミニSMP）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 mgppwf-xxx |
2.92mm男性 |
GPPO（Mini-SMP）直角の女性 |
dc -40 ghz |
12db |
 |
frf 71-292 mg3pf-xxx |
2.92mm男性 |
G3PO（SMPS）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 fg3pf-xxx |
2.92mmの女性 |
G3PO（SMPS）女性 |
dc -40 ghz |
14db |
 |
frf 71-292 ffg3pf-xxx |
4ホールフランジを持つ2.92mmの女性 |
G3PO（SMPS）女性 |
dc -40 ghz |
14db |
 |
frf 71-24 m24m-xxx |
2.4mm男性 |
2.4mm男性 |
dc -50 ghz |
14db |
 |
frf 71-24 fgpf-xxx |
2.4mmの女性 |
GPO（SMP）女性 |
dc -40 ghz |
12db |
 |
frf 71-24 ffgpf -100 |
4ホールフランジを持つ2.4mmの女性 |
GPO（SMP）女性 |
dc -40 ghz |
12db |
 |
frf 71-24 mgpwf-xxx |
2.4mm男性 |
直角のGPO（SMP）女性 |
dc -40 ghz |
10db |
 |
frf 71-24 mgppf-xxx |
2.4mm男性 |
GPPO（ミニSMP）女性 |
dc -40 ghz |
12db |
 |
frf 71-24 mgppwf-xxx |
2.4mm男性 |
GPPO（Mini-SMP）直角の女性 |
dc -40 ghz |
10db |
 |
frf 71-24 fgppf-xxx |
2.4mmの女性 |
GPPO（ミニSMP）女性 |
dc -40 ghz |
12db |
 |
frf 71-24 ffgppf-xxx |
4ホールフランジを持つ2.4mmの女性 |
GPPO（ミニSMP）女性 |
dc -40 ghz |
12db |
 |
frf 71-185 mg3pf-xxx |
1.85mm男性 |
G3PO（SMPS）女性 |
dc - 67 ghz |
10db |
 |
frf 71-185 fg3pf-xxx |
1.85mmの女性 |
G3PO（SMPS）女性 |
dc - 67 ghz |
10db |
 |
frf 71-185 ffg3pf-xxx |
4ホールフランジを備えた1.85mm |
G3PO（SMPS）女性 |
dc - 67 ghz |
10db |
|

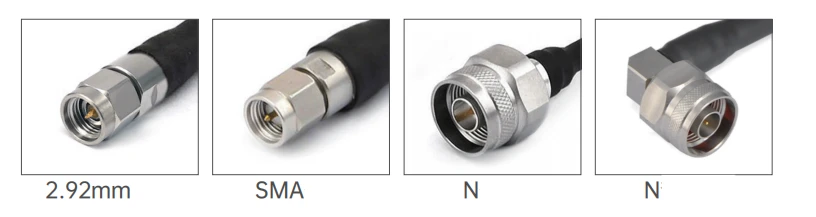

GAF72/RG402SS 402シリーズフレキシブルケーブルアセンブリ |
||||||
|
構造材料直径（mm） |
||||||
 |
1 |
内部導体 |
銀メッキの銅色の鋼 |
0.92±0.05 |
||
|
2 |
絶縁体 |
ソリッドPTFE |
2.97±0.05 |
|||
|
3 |
内部シールド |
銀メッキの銅バンド |
3.25±0.05 |
|||
|
4 |
外側のシールド |
銀メッキの銅線の編組 |
3.58±0.1 |
|||
|
5 |
ジャケット |
fep |
4.12±0.13 |
|||
| 減衰、パワー（20度の海抜でのテスト条件） | |||||||
|
周波数（GHz） |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
減衰（db/m） |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
減衰（db/ft） |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
一般的なモデルと技術指標
|
|||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|
frf 72- smmsmm-xxx |
SMA男性 |
SMA男性 |
dc -26.5 ghz |
1.30 |
|
|

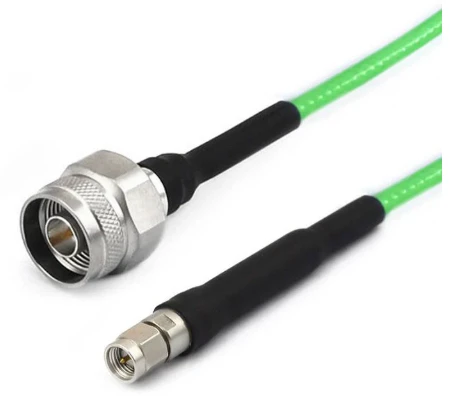

frf 72- nmsmm-xxx |
n男性 |
SMA男性 |
dc -18 ghz |
1.25 |
|
|

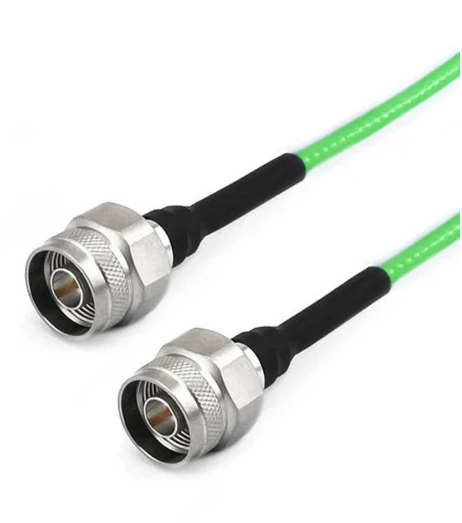

frf 72- nmnm-xxx |
n男性 |
n男性 |
dc -18 ghz |
1.25 |
