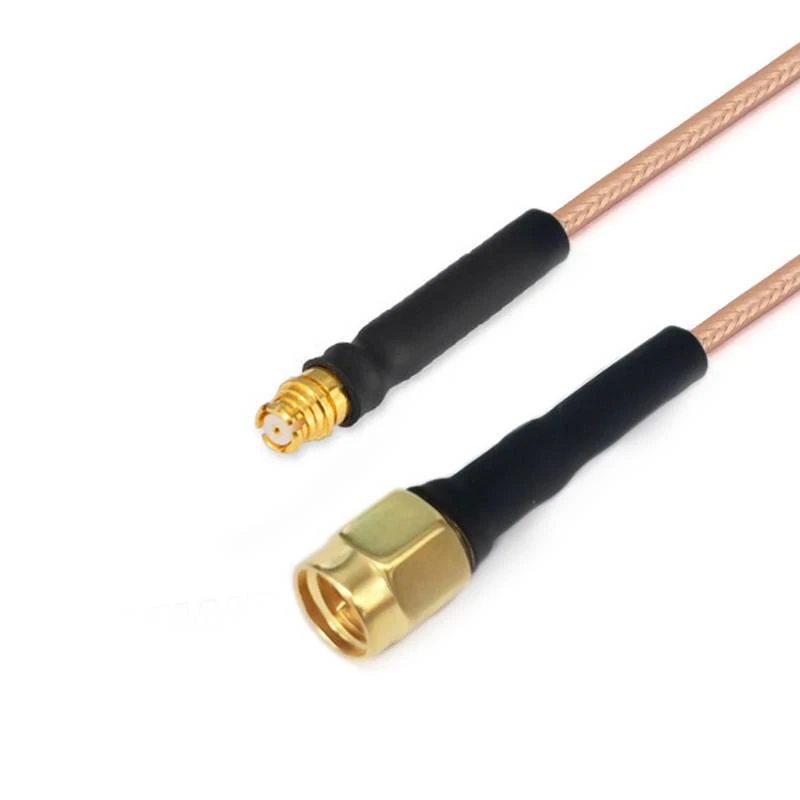

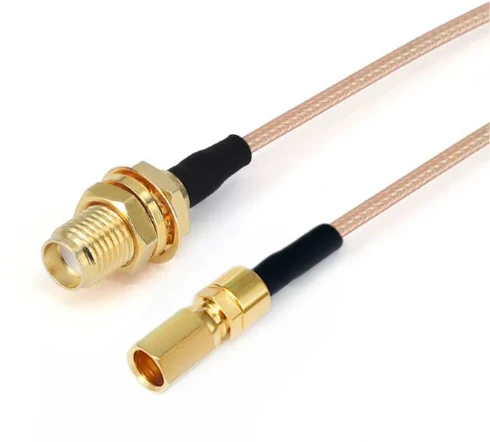

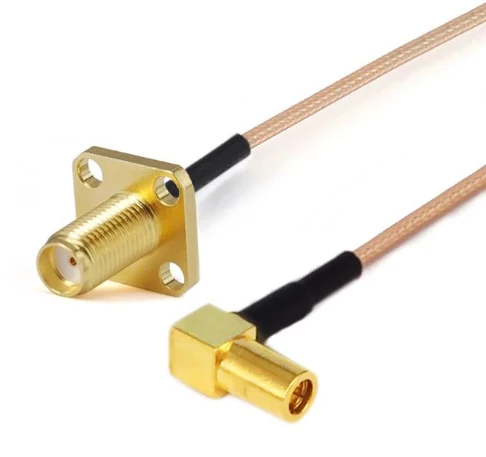

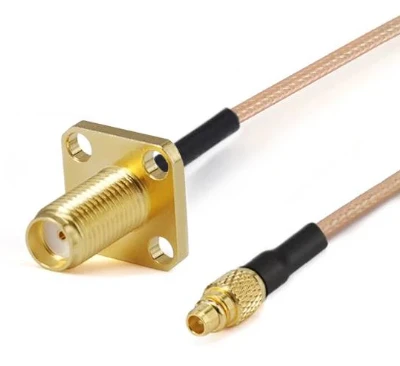

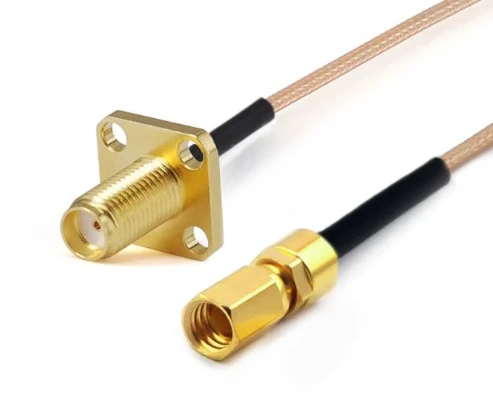

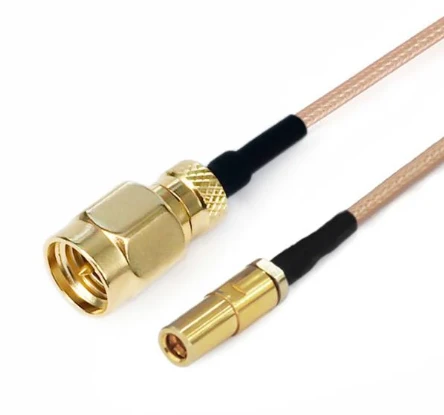

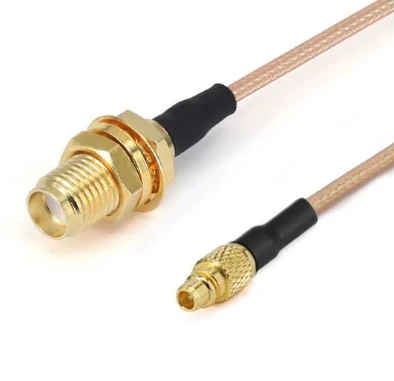

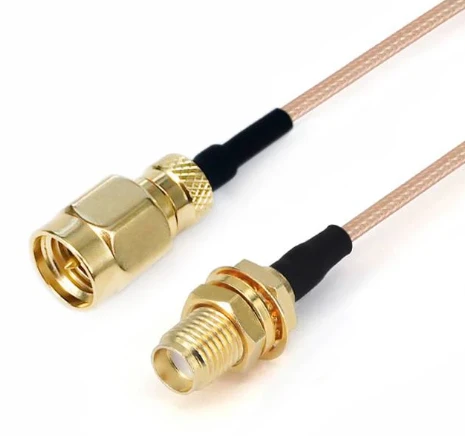

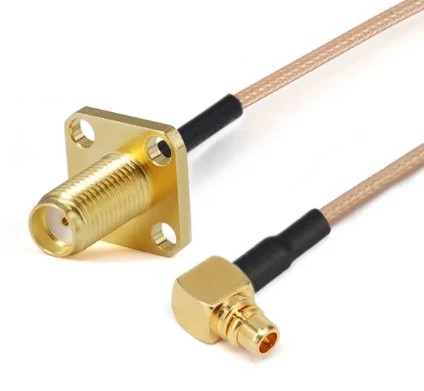

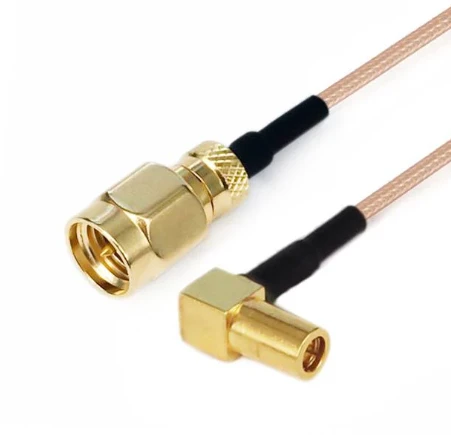

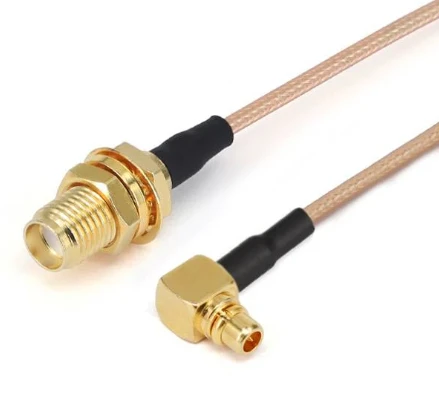

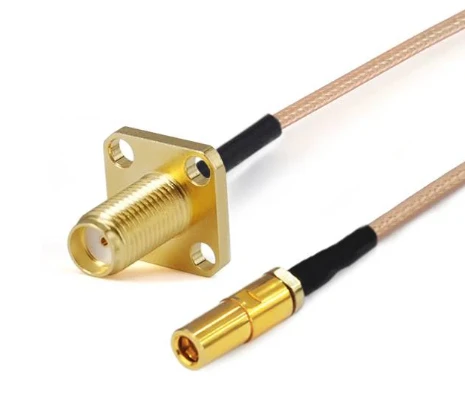

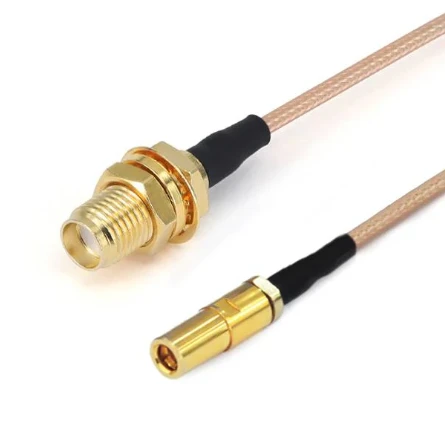

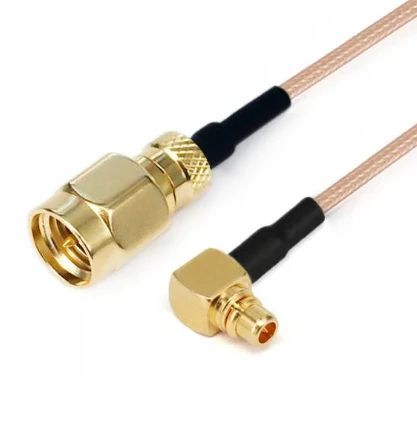

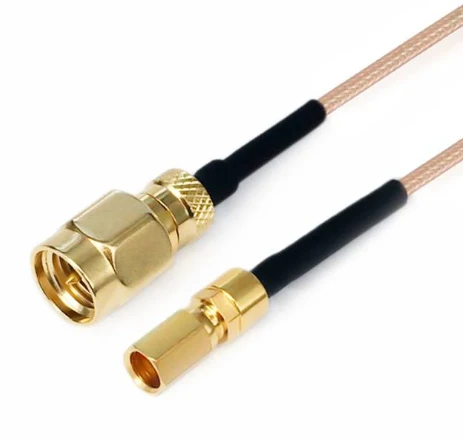

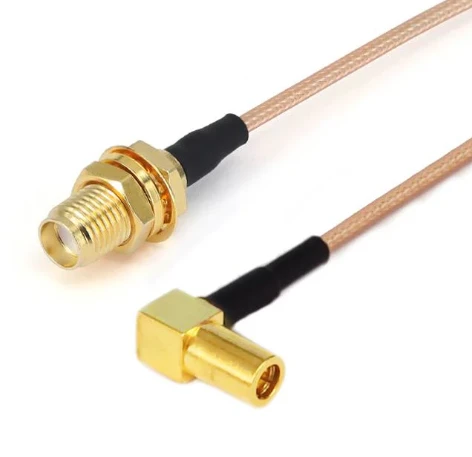

RG Series Cable Assemblies

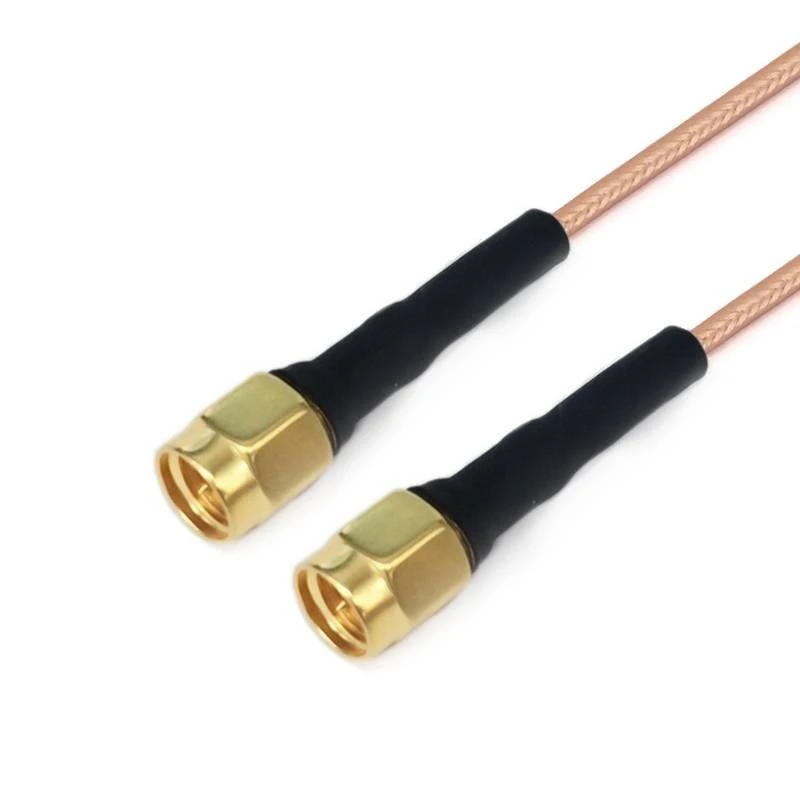

gar3-smmsmm-xxx-1

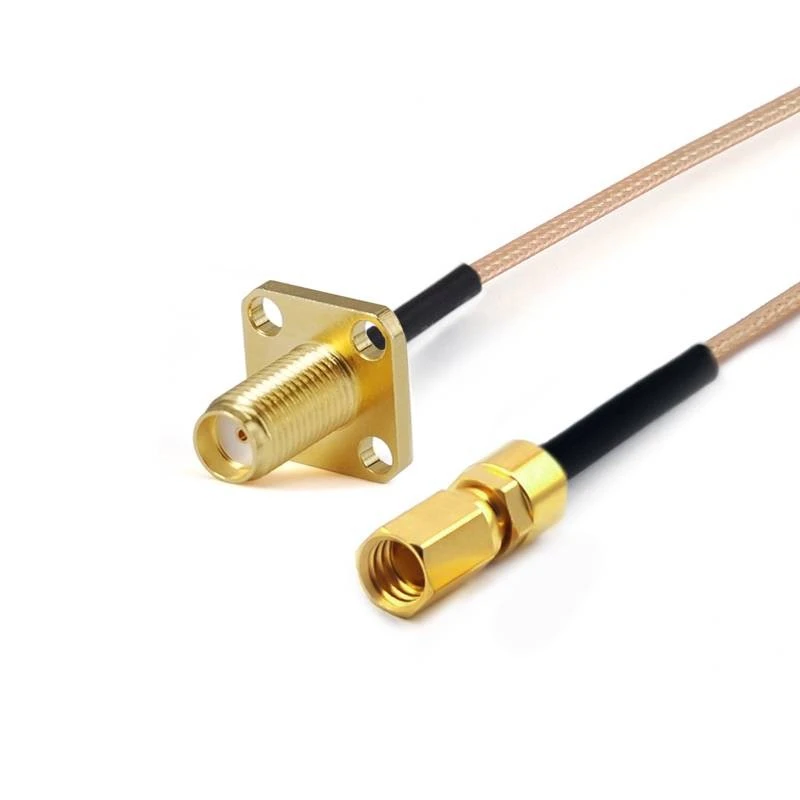

gar8-smffssmcf-xxx-1

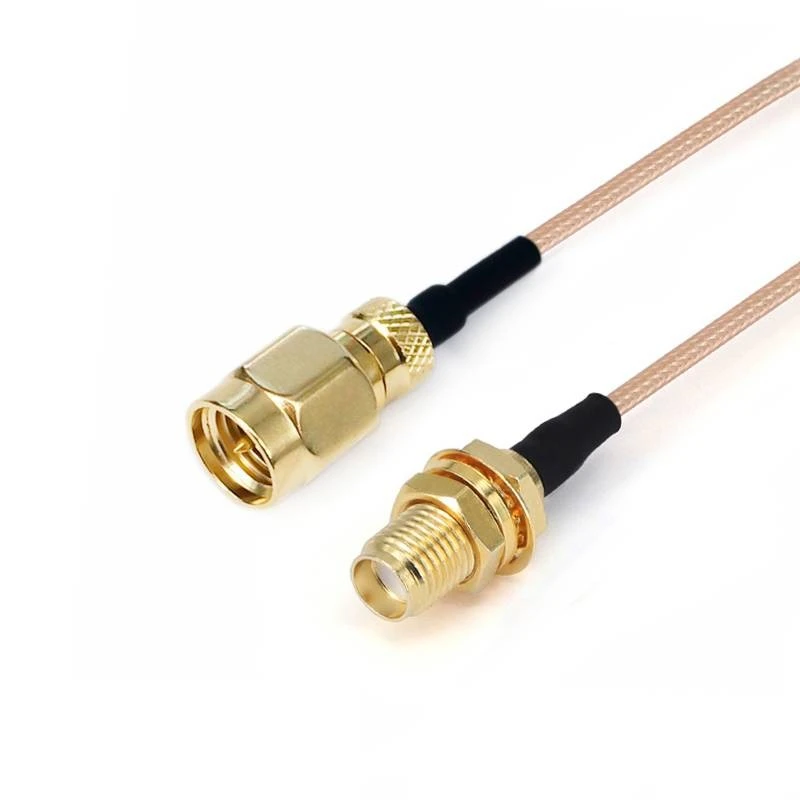

gar8-smmsmyf-xxx-1

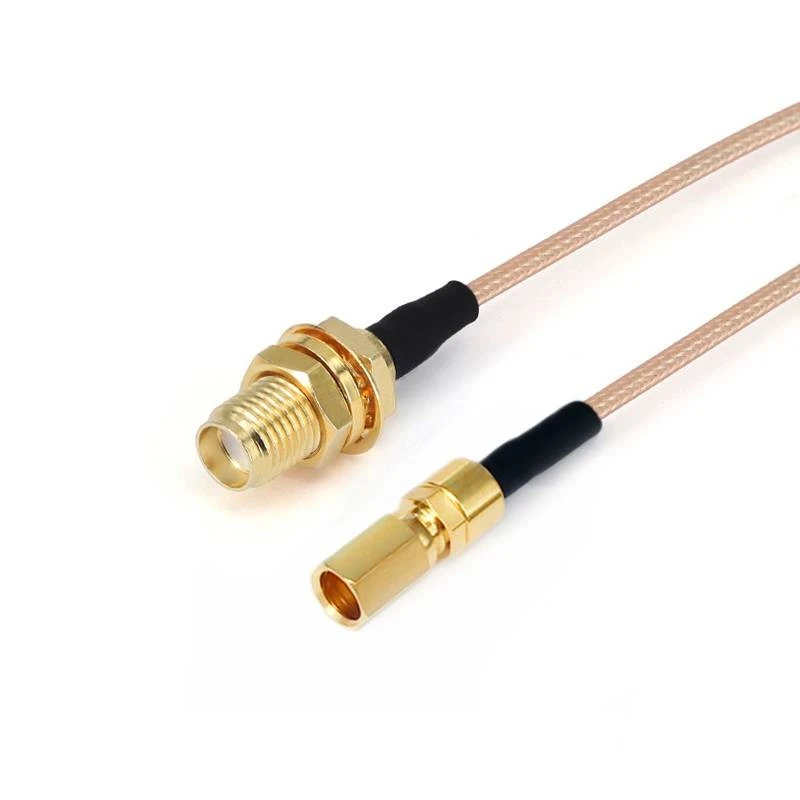

gar8-smyfssmcf-xxx-1

RGシリーズケーブルアセンブリ

RGシリーズ低周波ケーブルアセンブリ（DC -3 GHz）は、特定のパフォーマンスとアプリケーションシナリオ.の周波数カバレッジを備えたケーブルコンポーネントの一種で、DCから3GHzバンドが明確に含まれ、この周波数範囲内の多様な信号伝送要件を満たしています.}}}

お問い合わせを送る

説明

製品の紹介

RGシリーズ低周波ケーブルアセンブリ（DC -3 GHz）は、特定のパフォーマンスとアプリケーションシナリオ{.の周波数カバレッジを備えたケーブルコンポーネントの一種であり、DCから3GHzバンドを明確に含み、この周波数範囲内の多様な信号伝送要件を満たしています{4}}.一般的なRGシリーズのようなモデルなど、RG178のようなモデルなど。 rg316、およびrg 223.

FlexirfのRG Low -Frequency Cablesは優れた電磁干渉免疫と良好な柔軟性を示します.それらは軽量であり、高温度抵抗、水分抵抗、耐食性などの特性を所有しています.}

製品構造機能

RGシリーズ低い周波数ケーブルの内側導体は、マルチストランドシルバーで作られています - コーティングされた銅色鋼（SCCS）.この材料は、優れた電気伝導率と柔軟性を保証するだけでなく、シグナル伝達プロセスを介した信号伝達性能と腐食抵抗を強化します.

誘電：押し出された固体ポリテトラフルオロエチレン（PTFE）{. PTFEは、優れた電気断熱特性、化学的安定性、および高温耐性を持ち、導体を外部環境から効果的に隔離し、信号の漏れと干渉を減らすことができます.

シールド：銀メッキ銅（SPC）編組.で構成されたこのシールド層は、内部信号の漏れを防ぎながら、ケーブル内部に浸透する外部電磁干渉を効果的にブロックし、安定した無傷の信号伝送を確保します.}

製品アプリケーション

産業用電子分野：

センサー、産業制御システム、監視デバイスの高周波信号伝送などの産業自動化機器に適用され、産業環境での高精度制御とデータ収集のニーズを満たす{.

通信フィールド：

通信デバイスの生産テスト（携帯電話、WiFiモジュール、GPSモジュールなど、アンテナとモジュールの信号接続. Wireless通信機器のDC -3 GHz頻度バンドの安定した信号伝送が保証されます.}}

重要なメモ

1.カスタム長さのケーブルアセンブリの場合、チェックアウトページに長さの情報を残すことを忘れないでください。
2.すべてのケーブルアセンブリには、位相が一致したペアまたはグループで提供できます。ケーブルを一致させる必要がある場合は、メールを送信してください：sales@flexirf.com

製品仕様データ

構成

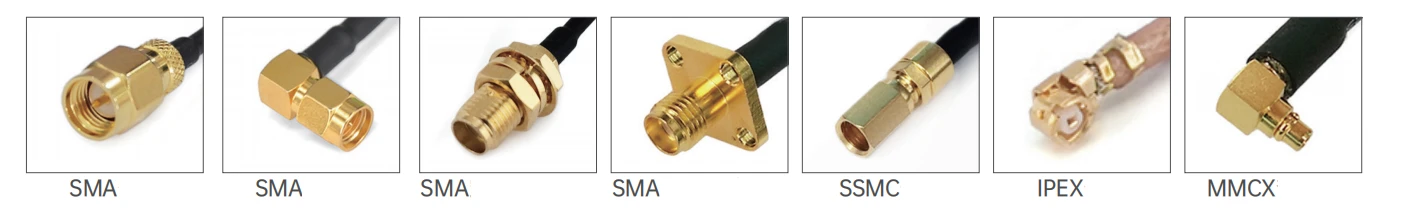

コネクタ1タイプ	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
コネクタ1インピーダンス	50オーム
コネクタ1極性	標準
コネクタ2タイプ	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
コネクタ2インピーダンス	50オーム
コネクタ2極性	標準
コネクタマウントメソッド	なし
コネクタボディスタイル	ストレートおよび直角
材料情報
センターの連絡先	真鍮の金メッキ、ベリリウム銅の金メッキ
外側の接触	ブラスゴールドメッキ、ベリリウム銅の金メッキ、ステンレス鋼がパッシブ化されています
体	ブラスゴールドメッキ、ベリリウム銅の金、ステンレス鋼がパッシブ化されています
誘電	PTFE
環境データ
温度範囲	-40程度+165度
2011/65/EU（ROHS）	準拠

製品タイプ

FRR3/RG316 RGシリーズケーブルアセンブリ（3GHz）
	構造材料直径（mm）
	1	内部導体	銀メッキの銅色の鋼	7x0.17±0.05
	2	絶縁体	PTFE	1.56±0.05
	3	内部シールド	銀メッキの銅線	1.95±0.05
	4	ジャケット	fep	2.56±0.13

減衰、パワー（20度の海抜でのテスト条件）
周波数（GHz）	0.1	0.4	0.9	1.5	2.5
減衰（db/m）	0.27	0.54	0.82	1.06	1.39
パワー（w）	340	170	113	88	68

電気的および機械的特性

周波数（GHz）

インピーダンス（ω）

伝送速度

キャパシタンス

シールド

動作温度

範囲

最小曲げ半径

動作電圧

70%

94pf/m

>70db

-65程度〜+200度

15mm

1200V

写真	SKU	コネクタ1	コネクタ2	Freqcency	Return Loss/VSWR
	frr 3- smmgpf-xxx	SMA男性	GPOメス	dc -3 ghz	1.25

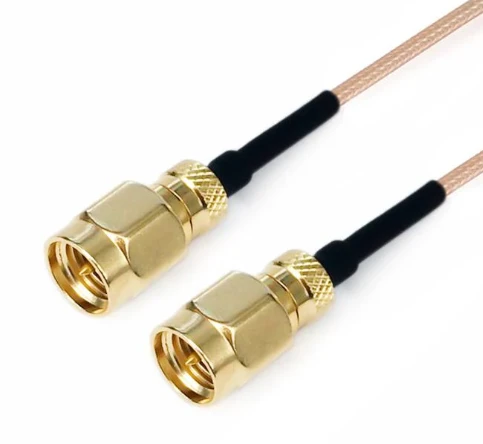

	frr 3- smmsmm-xxx	SMA男性	SMA男性	dc -3 ghz	1.25

FRR8/RG178 RGシリーズケーブルアセンブリ（3GHz）
	構造材料直径（mm）
	1	内部導体	銀メッキの銅色の鋼	7x0.102±0.05
	2	絶縁体	PTFE	0.86±0.05
	3	内部シールド	銀メッキの銅線	1.30±0.05
	4	ジャケット	fep	1.86±0.13

減衰、パワー（20度の海抜でのテスト条件）
周波数（GHz）	0.1	0.4	1	2	3
減衰（db/m）	0.45	0.92	1.45	2.0	2.6
パワー（w）	340	170	113	88	68
